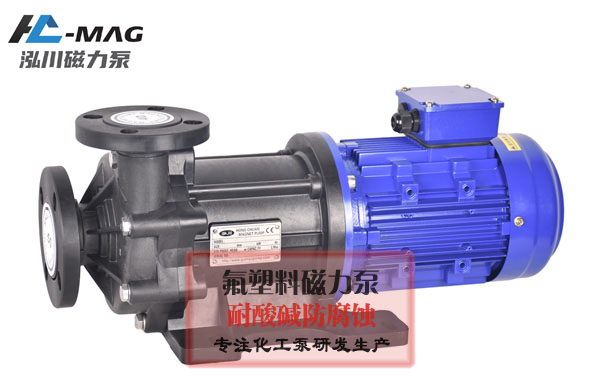

泓川GY-PW-F氟塑料離心泵安裝指南

　　一 、泵頭的組裝

　　1、上緊聯軸器端的螺母;上緊支架兩側的外六角。

　　2、嵌入密封圈，固定泵殼，上入緊定螺絲，完成泵頭組裝。

　　二、泵蓋總成的安裝。

　　注意事項：

　　1、靜環須保證在圓心位置(如圖2);

　　2、機封壓蓋4個螺絲須對角上緊，否則會造成靜環不水平，影響后期使用效果(如圖3)。

　　三 、葉輪總成的安裝。

　　注意事項：

　　1、拉桿需要保持足夠的長度，否則后面的螺栓無法固定(如圖1)。

　　四 、葉輪及泵蓋總成的配合。

　　注意事項：

　　1、機封動環不可壓的過于靠下，與靜環保持1厘米間隙，以便于下一步的安裝(圖5)。

　　五 、軸承箱總成的安裝。

　　1、先安裝機封端的軸承，然后上緊軸承壓蓋(需敲入油封)。

　　2、倒置并支起軸承箱，敲入泵軸(注意正反)，敲入軸承。

　　3、上緊軸承壓蓋(需敲入油封)，敲入聯軸器，安裝支撐腳，安裝支架。

　　六、機封頂裝

　　1、機封的頂裝。

　　注意事項：

　　1、機封不可頂裝過前，在兩條線中間即可，否則影響機封使用壽命。

　　2、頂住機封后端兩片哈弗式金屬圈，否則會受力不均勻。

　　七、更換機封葉輪

　　1、上緊聯軸器端的螺母;上緊支架兩側的外六角。

　　特別提醒

　　設備安裝以前請仔細閱讀產品使用手冊!

　　泵產品禁止長時間空載、逆向旋轉!

　　開機前請向泵腔灌入足夠的液體，避免排氣不充分!
