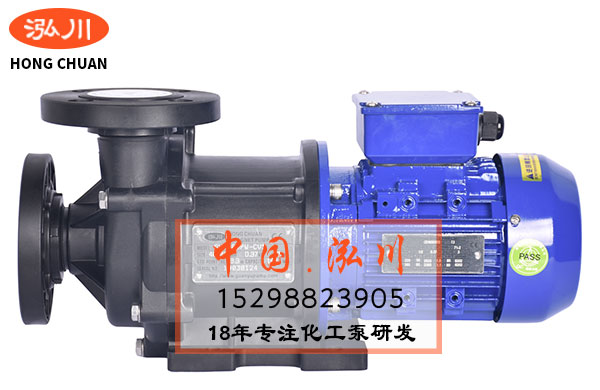

化工磁力泵的作用及其零部件組成

　　化工磁力泵是通過內、外磁轉子的同步旋轉來實現動力的無接觸傳遞，并將動密封轉化為靜密封的回轉式容積泵。其適用于石油、化工、制藥、冶煉、電鍍、環保、食品、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。下面江蘇冠裕化工磁力泵廠家來解說一下化工磁力泵的組成及零部件的作用。

　　1、化工磁力泵殼體部分由泵體、泵蓋等組成，它承受泵的全部工作壓力;泵體葉輪水力形式符合標準是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉從而將原動機的機械能轉換成液體能量。

　　2、化工磁力泵轉子部分分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件，泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件.泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分.驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

　　3、化工磁力泵連接部分由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件.滑動軸承、軸套和止推盤是泵轉子系零件的支撐和定位零件。

　　4、化工磁力泵傳動部分是由泵與原動機采用膜片式加長聯軸器部件連接，檢修時只需將聯軸器中間膜片卸下即可進行磁力泵的檢修。

　　5、化工磁力泵內、外轉子配套使用共同形成磁力泵的磁傳動部件。

　　化工磁力泵由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。泵的磁性聯軸器和泵體結合為一體，所以結構緊湊，維修方便、安全節能。泵的磁性聯軸器可以對傳動電機起到超載保護的作用。
