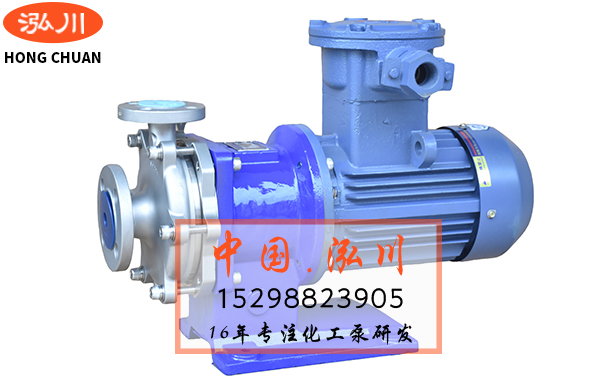

泓川不銹鋼排污泵產品概述

　　排污泵是單級、單吸、懸臂式離心水泵。泵吸入口為軸向水平方向，泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端面機械密封結構形式，泵與電機安裝在共同底盤上，通過彈性聯軸器由電機直接驅動。該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。(材質、鑄鐵、不銹鋼)

　　不銹鋼排污泵適用范圍

　　1、普通型排污泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質，介質溫度不超過100℃。

　　2、加強型型耐腐蝕排污泵可輸送帶有酸性、堿性或其他腐蝕性的污水，廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用316不銹鋼材質制造，介質溫度不高于280℃。

　　不銹鋼排污泵技術參數

　　流量：12-60m3/h;

　　揚程：2.5-75.5m;

　　電機功率：0.75-3.7KW;

　　轉速：2350-2980r/min;

　　口徑：φ25-φ80;

　　介質溫度：≤280℃。

　　不銹鋼排污泵結構說明

　　本型泵主要由：泵蓋(1)，泵體(2),葉輪(3)，軸(15)，軸封體(4)，軸承箱(11))及聯軸器部件等組成

　　泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動(亦可才艮據需要改用皮帶傳動)。

　　葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。

　　葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。

　　泵的旋轉方向從驅動端看為順時針方向。

　　本泵軸封采用油封團密封、密封性能好、更換方便。

　　密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換。

　　故障及解決方法

　　裝配與拆卸

　　先檢查各另、部件有無存在影響裝配的缺陷，然后將其擦洗干凈后，方可進行裝配。

　　1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。

　　2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。

　　3、先將軸承裝入軸兩端，一起裝入軸承箱，然后裝上軸承壓蓋。

　　4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母并擰緊，然后裝上泵體和泵蓋。

　　拆卸與裝配須序相反。

　　安裝

　　1) 清除底座油戚及污垢，把底座放在地基上。

　　2) 用水平儀檢查底座水平，允許用鍥鐵找平。

　　3) 用水泥澆灌底座和地腳螺栓孔眼。

　　4) 水泥干涸后，檢查底座和地腳螺栓是否松動，合適后擰緊螺母，重新檢查水平。

　　5) 清理底座的支持平面及水泵和電機腳平面，然后把泵與電機裝上底座。

　　6) 檢查水平與電機中心是否一致，不一致可用薄鐵片調整使其同心(薄鐵片不得多于3片)，聯軸器間應留有2-3mm間隙。

　　注意事項

　　1、起動

　　1)檢查軸承箱內是否已加油、油位是否正常油位線。

　　2)檢查電機旋轉方向是否與泵的旋轉方向一致。

　　3)關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。

　　4)啟動電機、并打開壓力表旋塞。

　　5)待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水管路上的閘閥到需要為止。

　　2、停止

　　1) 先慢慢關閉出水管路閘閥，然后切斷電源。

　　2) 若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。

　　3) 若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。

　　3、運轉

　　1) 在泵運轉過程中，必須注意觀察軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。

　　2) 軸承高溫度不得超過280℃。

　　3) 密封環與葉輪的配合間隙，大于以下規定值時應更換新的密封環。

　　吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時

　　吸水口直徑>100mm時，直徑方向總間咪≥2mm時

　　訂貨須知

　　一、①臥式排污泵產品名稱與型號②臥式不銹鋼排污泵口徑③臥式排污泵揚程(m)④臥式排污泵流量⑤臥式排污泵電機功率(KW)⑥臥式排污泵轉速(r/min)

　　二、若已經由設計單位選定我公司的臥式污水泵產品型號，請按臥式污水泵型號直接向揚子江銷售部訂購。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的家為您審核把關。
